磁翻板液位計安裝時連通管要加裝根部閥門
發表時間：2019-04-17 04:03:32 ??點擊次數：1690? 技術支持：150-5269-2011
磁翻板液位計作為一種傳統的液位測量?jī)x表，由于其簡單好用，讀數直接、拓展性能好、未但被市場淘汰，反而因其測量數據直觀，拓展性佳，性價比高，穩定安全的特點，在目前液位計銷售市場仍然占據了很大的市場份額。
其構造*要依據浮力和磁耦合原理出產的。其工作過程是經過帶有磁體的浮子（俗稱磁性浮子）在被測介質中的方位受浮力效果影響，液位的改變致使磁性浮子方位的改變、磁性浮子和磁翻柱（也變成磁翻板）的靜磁力耦合效果致使磁翻柱翻轉必定視點（磁翻柱外表涂敷不一樣的色彩），然后以此來反映容器內液位的方位，工作人員經過觀測儀表上紅白翻柱的交界的方位，便能夠直觀地獲得當時的容器內的液位數據。假如經過加裝傳感器（磁簧開關）和精細電子元器件等構成的電子模塊和變送器模塊，也能夠變送輸出電阻值信號、電流值（4～20mA）信號、開關信號以及別的電學信號，的拓展了磁翻板使用的功用。完成現場觀測和長途操控的**好組合。在各種塔、罐、槽、球形容器和鍋爐等設備磁翻板液位計都可以用得上。
MS-UHZ磁翻板液位計可做到高密封、防泄漏、耐高壓、高溫、腐蝕性條件下的液位丈量，具有可靠的安全性，它補償?shù)牟ＡО澹ü埽┮何挥?jì)指示不明晰、易破碎的不足，不會讓高低溫的變化影響到、并且在測量過程中不會出現盲區，顯現耀眼、讀數直觀、測量范圍廣、特別是現場指示有些，因?yàn)椴慌c液位介質直接觸摸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質則更顯優勢。磁翻板液位計通常裝置方法有側裝和頂裝兩種，而裝置法蘭銜接閥門的基本都是側裝，因?yàn)轫斞b的裝置方法致使主體管道內不會進入液體，而側裝的裝置方法會讓液體進入到主體管道。所以頂裝磁翻板液位計的裝置方法下再裝置閥門沒有效果.那么側裝的時分，為何要在法蘭接口處裝置閥門呢，其因素究竟是什么？一般來說磁翻板液位計裝置的時分只需契合規范和注意事項是基本不會呈現毛病的，除非時磁翻板液位計選型過錯或許使用壽命到了。萬一出現故障就需求對磁翻板液位計進行修理、乃至替換。這會假如沒有在法蘭對接處裝置閥門，如果管道里有液體的話是不能拆開進行修理的，因?yàn)榧偃缫后w對人體有損傷。
假如在法蘭對接處裝置了閥門的話，如果有故障或者需要拆開又或者需要清理管道時，就能夠先封閉閥門，這樣里面的介質就無法從里面出來，這樣既能快速解決問題又能處理安全問題。
假如磁翻板液位計的使用壽命還很長，可是因?yàn)榻橘|(zhì)具有細微的粘稠度，在投入運行一段時間后，便會影響浮子的正常運轉，可是安全拋棄整套磁翻板液位計又很可惜，所以需求沖刷主體管道，而這個時刻封閉閥門會非常便利拆開而后顧之慮。
綜直所述，磁翻板液位計安裝閥門是一個極佳的安裝方案，可以在日后的使用過程中減輕許多不必要的麻煩，為維護工作帶是方便。
用戶在磁翻板液位計選型訂貨前需了解并提供的技術參數：
1、安裝方式： 側裝式（如圖1所示） 頂裝式（如圖2所示）
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼、316L不銹鋼、不銹鋼襯四氟,PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質**高的壓力可以達到10MPa。
6、連接方式：頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。
7、測量范圍：1.側裝式因?yàn)槭峭ㄟ^上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。
2.頂裝式因?yàn)槭菑捻敳坎迦肴萜鲀?nèi)部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。

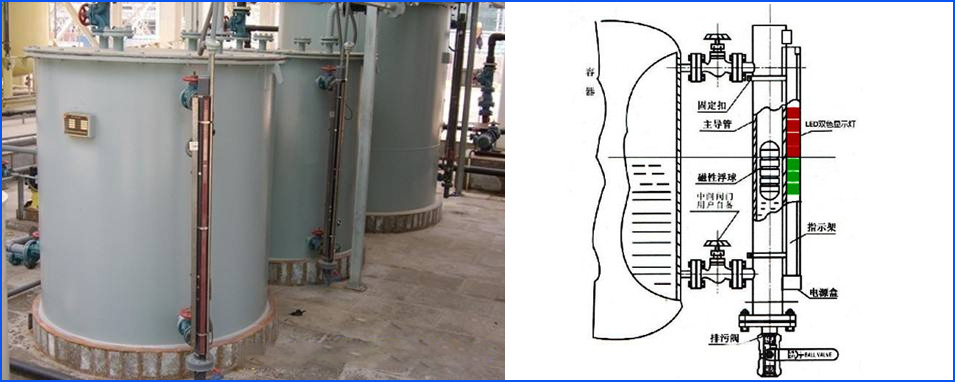

安裝示意圖
8、遠傳輸出及報警信號：磁翻板液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。
磁翻板液位計選型表
| MS-UHZ磁翻板液位計廠家編號 | ||||||||||
| 量程例：1-1000mm | 量程 | |||||||||
| 517C | 普通側裝型 | 基本類型 | ||||||||
| SF | 防腐型 | |||||||||
| ZQK/DB | 伴熱型 | |||||||||
| D | 防霜型 | |||||||||
| GW | 高溫型 | |||||||||
| F | 防爆型(Bd為隔爆型、Bi為本安型) | |||||||||
| DJ | 頂裝型 | |||||||||
| GY | 高壓型 | |||||||||
| GWGY | 高溫高壓型 | |||||||||
|
其他 |
||||||||||
| A | 0.45-0.51 | 介質密度(g/cm3) | ||||||||
| B | 0.51-0.65 | |||||||||
| C | 0.62-0.75 | |||||||||
| D | 0.75-0.9 | |||||||||
| E | 0.9-1.0 | |||||||||
| F | 1.0-1.8 | |||||||||
| 0 | 常壓 | 過程壓力(MPa) | ||||||||
| 1 | 其他(另注明) | |||||||||
| A | 304 | 主體材質 | ||||||||
| B | 316 | |||||||||
| C | 316L | |||||||||
| D | PVC/UPVC | |||||||||
| E | 304+F4 | |||||||||
| F | 304+PE | |||||||||
| G | 其他 | |||||||||
| A | 翻柱現場顯示 | 顯示方式 | ||||||||
| B | 變送器輸出型(現場表頭顯示) | |||||||||
| C | 變送器輸出型(無現場表頭顯示) | |||||||||
| D | 其他型 | |||||||||
| A | 無報警點 | 報警代號 | ||||||||
| B | 有一個報警點 | |||||||||
| C | 有兩個報警點 | |||||||||
| D | 其他 | |||||||||
| 連接法蘭口徑例：(DN)50 | 法蘭口徑 | |||||||||
注：例如“MS-UHZ-2000517CE0ACD20 主要參數是：介質密度為0.9-1.0g/cm3、公稱壓力為常壓1.0MPa、量程為2000mm、主體材質為不銹鋼304、變送器輸出型(無現場表頭顯示)、連接法蘭口徑DN20型磁翻板液位計。
適用范圍及特點:本液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的。采用磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。 同時，隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。 磁浮子液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制?？梢詮V泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
1、液位計安裝須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過
程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。
