磁浮式液位計主要應用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量。磁浮子液位計有頂裝浮球液位計和側裝浮球液位計，可配制遠傳液位變送器，用以實現液位信號遠傳的數/模顯示。







液位變送器分為投入式、直桿式、法蘭式、螺紋式、電感式、旋入式、浮球式，其安裝簡單使用方便，靈敏度高，響應快，測量準確度高；液位變送器的工作原理是當被測介質的兩種壓力通入高低兩壓力室，作用在敏感元件的兩側隔離膜片上，通過隔離膜片和元件內的填充液傳送到測量膜片兩側；液位變送器可將各種物位參數的變換轉換成標準電流信號，遠傳至操控室，供計算機集中顯示或自動控制，廣泛應用于各種工業過程中的檢測控制。







但對于較長量程液位測量時，一般情況下常采用分段液位變送器；例如，針對較長量程的液位計，在液位計的上部、中部及下部分別安裝單獨的液位變送器，每一個液位變送器分別各自輸入4-20mA的電流信號，與其連接的控制顯示系統將收到三個測量結果，由于三個測量結果相對獨立，不能連續監控顯示整個液位計的信號，使用非常不方便，測量準確度也相對較差。







內容







針對現有問題，本公司提供了一種磁性液位變送器，主要目的是解決長量程液位測量使用分段液位變送器，不能實現連續監控液位信號。







：一種磁性液位變送器

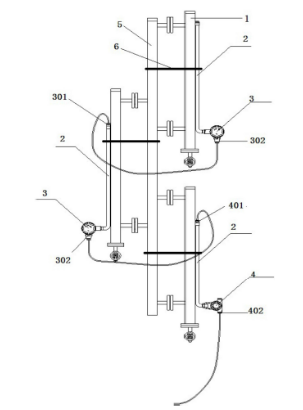

圖為本發明結構示意圖







為達到上述目的，本公司所采取的技術方案為：一方面，實施例提供了一種磁性液位變送器，包括：包括磁浮式液位計和液位變送器，液位變送器的傳感器緊固于磁浮式液位計的主體管外側；液位變送器包括由傳感器與連接器電連接組成的A型液位變送器和由傳感器與轉換器電連接組成的B型液位變送器；多個A型液位變送器和1個B型液位變送器沿液位計軸向依次排列；上一個A型液位變送器的出線端和與其相鄰的下一個A型液位變送器的入線端電連接；B型液位變送器的入線端和與其相鄰的上一個A型液位變送器的出線端電連接；B型液位變送器的出線端與控制系統電連接，實現連續顯示液位信號。







傳感器的外形為L(zhǎng)型，連接器或轉換器與外形為L(zhǎng)型傳感器的拐彎端電連接。連接器為接線端子。連接器設于防爆接線盒內，轉換器設于表面為液晶顯示表的防爆接線盒內。A型液位變送器的數量為1-5個。磁浮式液位計為側裝式UHZ-A型磁性液位計，液位變送器為捆綁式遠傳變送器。磁性液位變送器的測量范圍為250mm-20000mm，**度為±10mm，輸出信號為二線制4-20mA HART協議，環境溫度為-40℃——60℃，防爆等級為本安型ib IICT4。B型液位變送器的出線接口為內螺紋。液位計為分段式，多個液位計沿其軸向通過連通管依次連通?？刂葡到y(tǒng)為微電腦工業智能控制儀。







與現有技術相比，本公司的有益效果是：針對磁性液位變送器不能連續監控顯示整個液位計信號的技術問題，采用了將各A型液位計輸出電阻和B型液位計輸出電阻串聯且在B型液位計轉換器內將串聯電阻轉換為**終電流信號的技術手段，達到多段連續性準確監控顯示整個液位計信號的有益效果。

---
