磁翻板液位計工作原理：

*先讓我們來了解一下磁翻板液位計的結構：每一臺磁翻板液位計都有一個容納浮球的腔體，稱為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；在腔體的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色，兩色交界處即是液面的高度。



磁翻板液位計信號遠傳輸出原理：

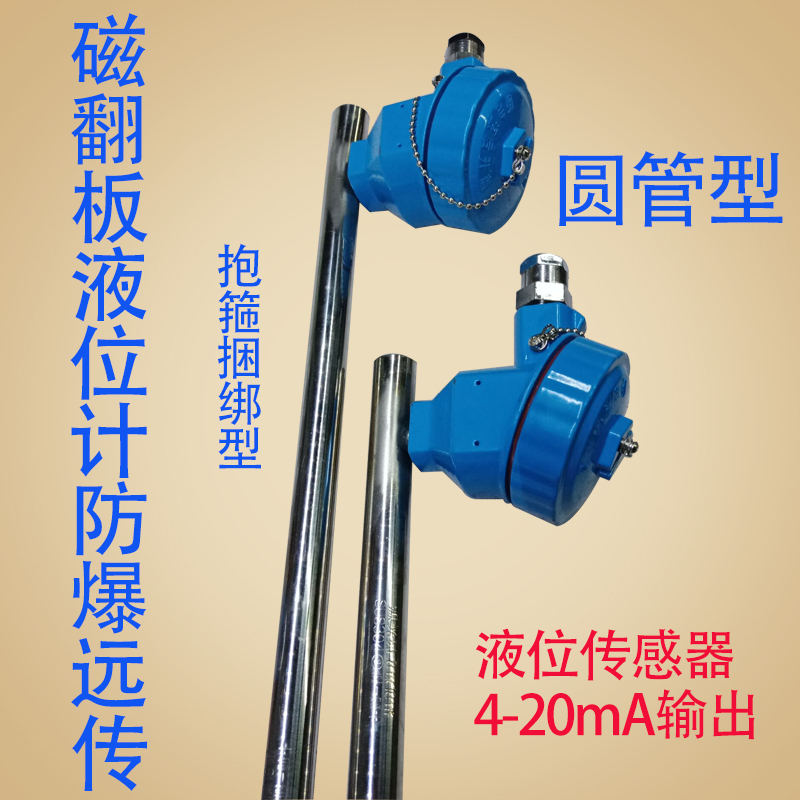

　　而帶有遠傳變送器的磁翻板液位計，在其變送器部分及電氣部分的工作原理是利用磁性浮子作用在磁簧開關導致連入回路的電阻數目的變化，進而使得傳感器部分可以發生與液位變化相對應的電阻信號。通過信號轉化器，就可以把電阻信號轉化成4～20mA的電流信號。磁翻板液位計的電子元件幾乎沒有電容器、電感等儲能元器件。可以疊加通訊協議，也可以使用總線通訊。

　　為了擴大磁翻板液位計的使用范圍，還可以根據相關標準及要求增加液位變送裝置，以輸出多種電信號。其中，4～20mA電流信號是比較常用的一種。比如：在監測液位的同時磁控開關信號可用于對液位進行控制或報警；在翻柱液位計的基礎上增加了4~20mA變送傳感器，在現場監測液位的同時，將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制，這個就是磁翻板液位計現實遠傳信號輸出的原理及過程。



其基本結構為：

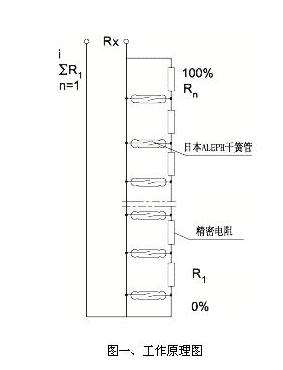

在一塊電路板上串了n個電阻在每個電阻上并有N個常開型干簧管，磁浮子上下移動來使干簧管閉合短路并聯電阻，使總電阻值呈線性變化，由變送輸出4——20MA信號！

遠傳磁翻板液位計工作原理：

     該磁翻柱液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻柱翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。

　　1、 在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計

　　2、 適用于粘度較大的液體介質

　　3、 顯示器的觀察方向可任意改變

　　4、 其他特點和UFZ特點相同。
