浮標液位計是一種機械式的液位測量機構，根據力平衡原理設計，具體為阿基米德的浮力原理和牛頓的重力原理，在測量容器中的液位處于某一位置時浮標重量W，重錘指針重量W1 和浮標浸在液體中所受浮力F，整個系統中摩擦力f，四力處于平衡狀態（即W-F- W1-f=0）。當液位上升時，由于牽引索吊著浮子沿導向索被浮起，液體浮力，F(xiàn)增大，使原平衡系統地四力失去平衡，在重力的作用下，重錘指針向下滑行，同時也連續地在標尺上指示液位的上升高度。同理，可說明液位下降時，浮子浮力F減少，使牽引索與液體同步下降，由于浮子的重量大于重錘指針的重量，使指針向上運動，同樣在液位連續下降變化時，重錘指針能隨之連續地指示液位的下降情況，從而達到準確測量液位變化的目的。



浮標液位計的結構組成：

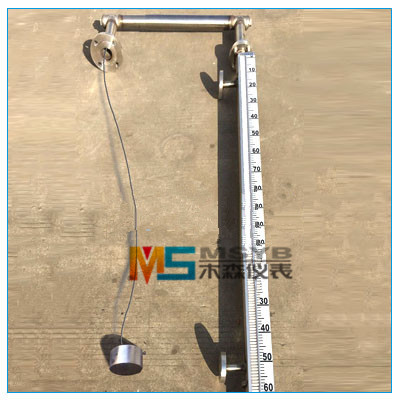

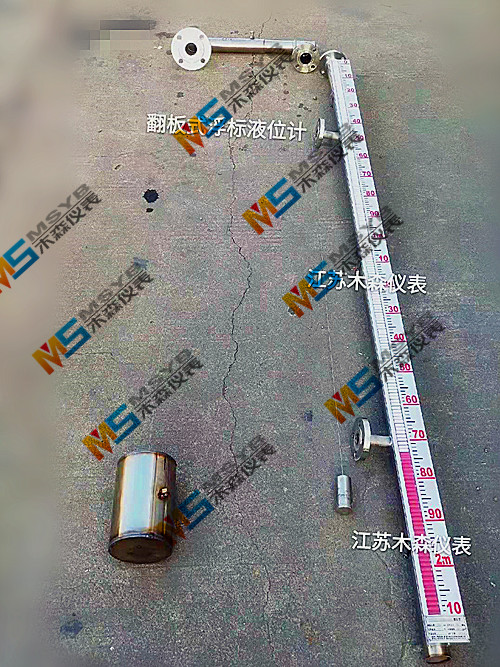

　　浮標液位計儀表結構：液位計是由浮子、牽引索、導向滑輪、重錘指針、顯示標尺或磁性翻板等五部分組成。



　　1、浮子：浮子是用二個不銹鋼（或碳鋼）空心圓錐體和一個不銹鋼（或碳鋼）空心圓柱體焊接而成，并在浮子兩側焊有導向環起導向作用，浮子的作用是直接把液位變化的浮力轉給牽引索，使牽引索將液位變化轉送給重錘指針，實現液位變化的現場指示。



　　2、牽引索：連接鋼絲的一端吊著浮子，另一端連接重錘指針，中間部分封閉在鋼管內。



　　3、導向滑輪：它是根據現場液位罐的幾何形狀和儀表安裝要求設計的，又連接鋼絲導向滑輪核定滑輪外殼兩部分組成，主要作用是為連接鋼絲導向，系統轉動的阻力減少。



　　4、重錘指針：是選用A3F鋼所制成，中間制成指針形式，指針所指相應的標尺數值即為測量液位高度，它是隨浮子的變化隨連接牽引索進行同步運動的。磁性翻板顯示時重錘指針由內裝磁鋼的鋼管代替。



　　5、顯示標尺：它由用戶根據實際工況條件由合金鋁或不銹鋼壓制而成的，并在表面刻好標準數值，以厘米為單位，每節高度為1米。磁性翻板顯示時由紅、白翻板代替。



浮標液位計工作情況描述：

浮標液位計是液位儀表中工作原理和設計結構為簡單的一種產品，也是具有較長使用歷史的一種液位計。浮標液位計由于原理和結構簡單，測量所獲得的結果**度相對較低，但是憑借低廉的售價還是在一些對**度要求不高的工作場合有較多應用。



浮標液位計的設計原理是力學中的力平衡原理，通過浮標的重力與液位提供的浮力、和重錘針的重量之間的平衡，來實現液位高度的測量和指示。浮標液位計在測量中也受到內部部件之間摩擦力的影響。



浮標液位計所測量的液體介質頁面上升時，浮標受到的浮力F就會增大，而這時浮標的重量W、重錘針的重量W1和系統摩擦力f都不變，力的平衡關系被打破，重錘針就會下滑從而減少浮標所受的浮力F，直至形成新的平衡關系，這樣重錘針的位置既能顯示出液位數值。



浮標液位計的浮標在某一液位高度漂浮時重量為W，液體介質為浮標所提供的浮力為F，浮標液位計的重錘針為W1，浮標液位計各個部件之間的摩擦力為f，這樣W就應與F、W1、f之和相等，形成力的平衡關系。



浮標液位計產品特點：

浮標液位計憑借著自身簡單的結構和低廉的價格，在一些低精度要求的測量場合有著較多應用，例如石油石化系統的油罐、油槽和油庫的測量，及民用建筑的水塔或水箱的液位測量等。浮標液位計具有一定的防腐蝕功能，也可以用于一些低腐蝕性液體介質的測量。



    浮標液位計的安裝指導說明：

　　1、 導向鋼絲下支承焊接安裝：

在容器底部按照液位計浮子運動方向要求確定位置，焊接或鉚接好固定導向鋼絲下支承。如設備不具備焊接條件，可采用重錨固定方式固定導向鋼絲下支承。如容器內液面波動不大，可不安裝導向鋼絲。

　　2、 導向鋼絲的安裝：

　?。?）用力使鋼絲拉直，并固定在下支承上，注意不要使鋼絲有彎曲或打結現象，以免影響浮子上下移動。

　?。?）導向鋼絲通過浮子的導向環，后穿入吊勾螺釘，把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。

　　（3）兩根導向鋼絲要垂直地面，而且相互平行，保證兩者之間距離與浮子的導向環的中心距一致

　　3、 標尺安裝：

　　標尺的長度是按用戶在訂貨時所提供的測量范圍而確定的，在安裝時要求：

　　（1）標尺的連結部分應做到平直、光滑、不應有凹凸現象，以免影響重錘指針的正常運行，或引起測量的誤差。

　?。?） 標尺應與貯罐內液面相垂直，不應有傾斜現象，標尺安裝的垂直度不能大于5°，以免造成重錘指針卡死，使測量失敗。

　?。?）在焊接標尺腳架時，應盡量做到安裝表面在同一平面上，安裝孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩側導向均要平直稱為直線，使重錘指針在標尺槽中靈活升降。

　　4、 浮標連接鋼絲及重錘指針的安裝：

　　浮標與連接鋼絲的一端用導線夾頭夾緊固定，然后將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內，并和重錘指針相連接，用導線夾頭夾緊固定，后調整各導向滑輪支架，使連接鋼絲與水平垂直，使浮標在導向鋼絲上活動靈活，有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
